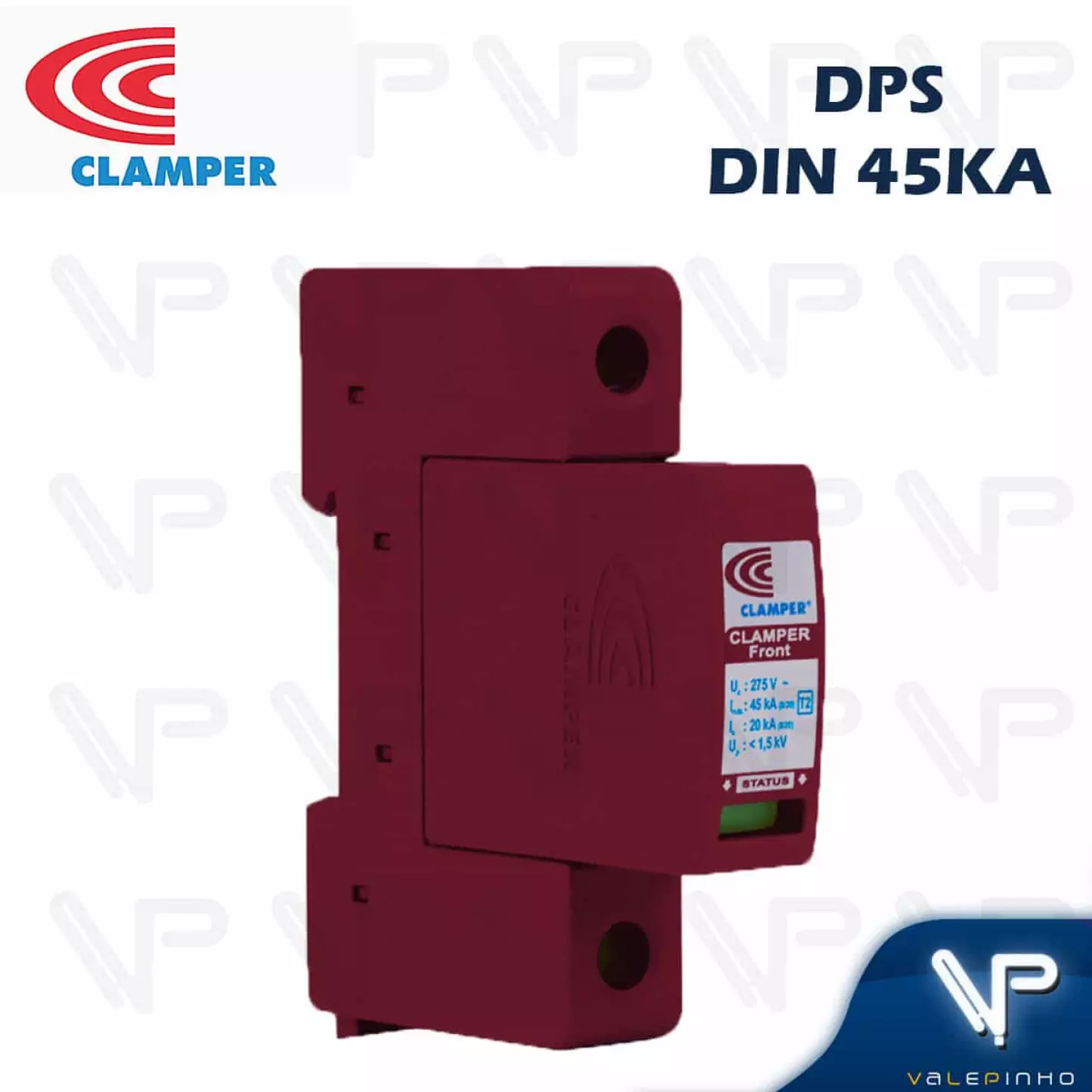

DISPOSITIVO PROTETOR CONTRA SURTO DPS DIN 45KA UNIPOLAR CLASSE II 127V/220V

Dispositivo Protetor Contra Surtos (DPS) DIN 45kA Classe II Monopolar 127V/220V – Proteção Eficiente para Instalações Elétricas

O Dispositivo Protetor Contra Surtos (DPS) Classe II 45kA foi desenvolvido para proteger equipamentos elétricos e eletrônicos contra surtos de tensão provocados por descargas atmosféricas indiretas e manobras na rede elétrica. Seu formato slim e modular facilita a instalação em trilho DIN 35 mm, proporcionando praticidade e economia de espaço nos quadros de distribuição.

Construído com Varistor de Óxido Metálico (MOV) e sistemas de desconexão térmica e elétrica, oferece alta confiabilidade, segurança e excelente desempenho para aplicações residenciais, comerciais e industriais.

Especificações Técnicas

• Produto: Dispositivo Protetor Contra Surtos (DPS)

• Classe: II (NBR IEC 61643-1)

• Tipo: Limitador de tensão

• Número de polos: Unipolar

• Tecnologia de proteção: Varistor de Óxido Metálico (MOV)

• Corrente máxima de descarga: 45 kA

• Tensão nominal de operação (Uo): 127V / 220V AC

• Frequência: 50/60 Hz

• Máxima tensão contínua de operação (Uc): 275 Vca / 350 Vcc

• Tempo típico de resposta: ≤ 25 ns

• Proteção térmica: Sim

• Proteção contra sobrecorrente: Sim

• Corrente máxima de curto-circuito sem fusível backup: 5 kA

• Fusível backup máximo: 100 A gL/gG

• Seção dos condutores: 4 a 25 mm²

• Fixação: Trilho DIN 35 mm ou garra NEMA

• Sinalização de funcionamento: Bandeirola indicativa

• Material da carcaça: Plástico autoextinguível (não propagante a chamas)

• Cor: Cinza

• Temperatura de operação: -40°C a +70°C

Dimensões

• Altura: 64 mm

• Largura: 17,5 mm

• Comprimento: 90 mm

Aplicações

• Quadros de distribuição elétrica

• Painéis elétricos

• Instalações residenciais

• Instalações comerciais

• Instalações industriais

• Quadros de comando

• Proteção de equipamentos eletrônicos

• Sistemas de automação

Benefícios

• Protege equipamentos contra surtos elétricos

• Alta capacidade de descarga de até 45 kA

• Instalação rápida em trilho DIN

• Modelo compacto (Slim)

• Não necessita religamento após atuação dentro das especificações

• Proteção térmica e elétrica integrada

• Indicador visual do estado de funcionamento

• Excelente durabilidade e confiabilidade

• Produto em conformidade com a NBR IEC 61643-1

Conteúdo da Embalagem

• 01 Dispositivo Protetor Contra Surtos (DPS) DIN 45kA Classe II Unipolar 127V/220V

Perguntas Frequentes (FAQ)

Este DPS serve para 127V e 220V?
Sim. É compatível com redes elétricas de 127V e 220V em 50/60 Hz.

Pode ser instalado em trilho DIN?
Sim. Possui fixação padrão para trilho DIN 35 mm.

Protege contra raios?
Sim. Atua contra surtos causados por descargas atmosféricas indiretas e manobras da rede elétrica.

Pode ser utilizado em residências e empresas?
Sim. É indicado para aplicações residenciais, comerciais e industriais.

Possui indicador de funcionamento?
Sim. Conta com bandeirola indicativa para verificação do estado do DPS.

Vida útil estimada: Até 10 anos, dependendo das condições da instalação elétrica, quantidade de surtos absorvidos e utilização dentro das especificações do fabricante.
